特殊應用、ESFR與貨架內置灑水噴頭！

特殊應用噴頭、ESFR噴頭術語

一、特殊應用噴頭：流量系數K大于等于161 ，具有較大水滴粒徑，在通過標準試驗驗證后，可用于民用建筑和廠房高大空間場所以及倉庫的標準覆蓋面積灑水噴頭，包括非倉庫型特殊應用噴頭和倉庫型特殊應用噴頭。

注：非倉庫型特殊應用噴頭用于民用建筑和廠房高大凈空場所，該噴頭具有流量系數大和工作壓力低等特點，且噴灑的水滴粒徑較大。

二、早期抑制快速響應噴頭（ESFR）：流量系數K大于等于161，響應時間指數RTI小于等于28±8(m.s)^0.5，用于保護堆垛與高架倉庫的標準覆蓋面積灑水噴頭。

注：早期抑制快速響應噴頭僅適用于濕式系統，因?yàn)槿绻糜诟墒较到y(tǒng)或預作用系統，由于報警閥打開后因管道排氣充水需要一定的時間，導致噴水延遲，從而達不到快速噴水滅火的目的。

特殊應用噴頭、ESFR噴頭設置

一、非倉庫型特殊應用噴頭：

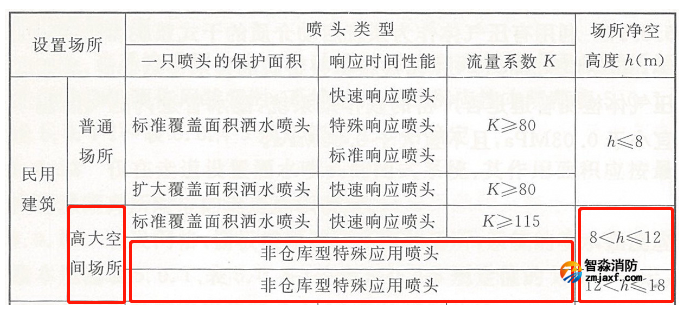

1.設置閉式系統的場所，灑水噴頭類型和場所的最大凈空高度應符合下表的規定；僅用于保護室內鋼屋架等建筑構件的灑水噴頭和設置貨架內置灑水噴頭的場所，可不受此表規定的限制。

2.民用建筑高大空間場所采用濕式系統的設計基本參數：當民用建筑高大空間場所的最大凈空高度為12m＜h≤18m時應采用非倉庫型特殊應用噴頭。

二、倉庫型特殊應用噴頭

符合下列條件之一的場所，宜采用設置倉庫型特殊應用噴頭的自動噴水滅火系統。

1.最大凈空高度不超過12.0m且最大儲物高度不超過10.5m，儲物類別為倉庫危險級Ⅰ、Ⅱ級或箱裝不發泡塑料的倉庫及類似場所。

2.最大凈空高度不超過7.5m且最大儲物高度不超過6.0m，儲物類別為袋裝不發泡塑料和箱裝發泡塑料的倉庫及類似場所。

3.倉庫及類似場所采用倉庫型特殊應用噴頭時，濕式系統的設計基本參數不應低于規范的相關規定。

三、早期抑制快速響應灑水噴頭

符合下列條件之一的場所，宜采用設置早期抑制快速響應噴頭的自動噴水滅火系統。

1.最大凈空高度不超過13.5m且最大儲物高度不超過12.0m，儲物類別為倉庫危險級Ⅰ、Ⅱ級或?yàn)r青制品、箱裝不發泡塑料的倉庫及類似場所；

2.最大凈空高度不超過12.0m且最大儲物高度不超過10.5m，儲物類別為袋裝不發泡塑料、箱裝發泡塑料和袋裝發泡塑料的倉庫及類似場所。

3. 當采用早期抑制快速響應噴頭時，系統應為濕式系統，且系統設計基本參數應符合本規范的有關規定。

貨架內置灑水噴頭設置要求

一、貨架儲物高度超過7.5m時應設置貨架內置灑水噴頭。

二、當貨架倉庫的最大凈空高度或最大儲物高度超出早期抑制快速響應灑水噴頭適用的范圍時，應設貨架內置灑水噴頭，且貨架內置灑水噴頭上方的層間隔板應為實層板。

三、貨架內置灑水噴頭的設置應符合下列規定：

1.倉庫危險級Ⅰ級、Ⅱ級場所應在自地面起每3.0m設置一層貨架內置灑水噴頭，倉庫危險級Ⅲ級場所應在自地面起每1.5m~3.0m設置一層貨架內置灑水噴頭，且最高層貨架內置灑水噴頭與儲物頂部的距離不應超過3.0m。

2.當采用流量系數等于80的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.20MPa；當采用流量系數等于115的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.10MPa。

3.灑水噴頭間距不應大于3m，且不應小于2m。

4.設置2層及以上貨架內置灑水噴頭時，灑水噴頭應交錯布置。

三種噴頭布置方式的補充

1.頂部噴頭采用倉庫型特殊應用噴頭，無須設置貨架間內置噴頭。不宜頂部采用倉庫型特殊應用噴頭+設置貨架內噴頭的形式，只能采用頂部及貨架內噴頭均為標準覆蓋面積灑水噴頭的形式。

2.頂部噴頭采用早期抑制快速響應噴頭，無須設置貨架間內置噴頭。不宜頂部采用早期抑制快速響應噴頭+設置貨架內噴頭的形式，只能采用頂部及貨架內噴頭均為標準覆蓋面積灑水噴頭的形式。
