本示例演示如何將文件導入為背景圖像，然后通過草繪創建模型。所使用的圖像是Fog Creek的辦公空間（我們使用其FogBugz軟件跟蹤我們的錯誤報告），并顯示在其網站上。右鍵單擊圖1，然后將鏈接另存為，文件名為15floorplan.png。

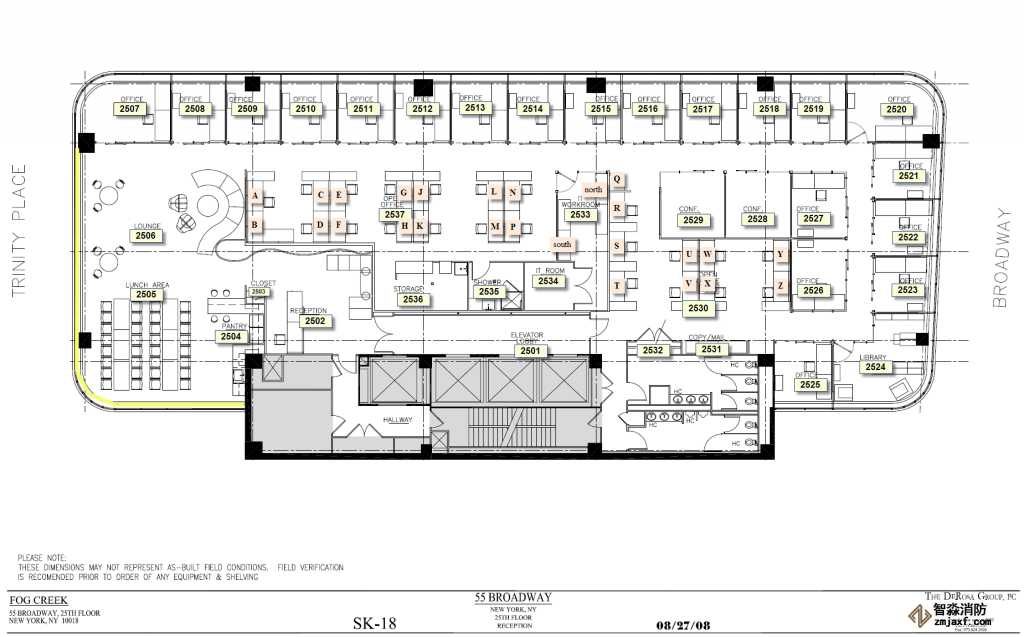

圖1.辦公室?guī)缀螆D形

以下示例演示了如何導入jpg格式的藍圖，然后通過在藍圖上進行草圖繪制來創建Pathfinder疏散模型。

2.導入背景圖片

選擇英語測量：

1. 在視圖菜單上，單擊單位，然后選擇EN。

我們將首先導入背景圖像以進行草繪：

1. 在“ 查看”菜單上，取消選中“ 顯示捕捉網格”。這將使我們能夠在2D視圖中草繪而無需捕捉到網格。
2. 在“ 模型”菜單上，單擊“ 添加背景圖像”。打開15floorplan.png文件。這將顯示“ 配置背景圖像”對話框。
3. 我們首先為圖像定義“錨點”。輸入坐標型號X： 0.0 ft，型號Y： 0.0 ft和Z型： 0.0 ft。單擊選擇錨點按鈕，然后單擊圖像左下方的標記。
4. 接下來，我們定義兩個點，這些點將用于縮放圖像幾何形狀和旋轉圖像（如果需要）。單擊選擇點A按鈕，然后單擊圖像左上方的十字標記。單擊選擇點B按鈕，然后單擊圖像右上角的十字標記。在區.A到B文本框中，鍵入166.0 ft。

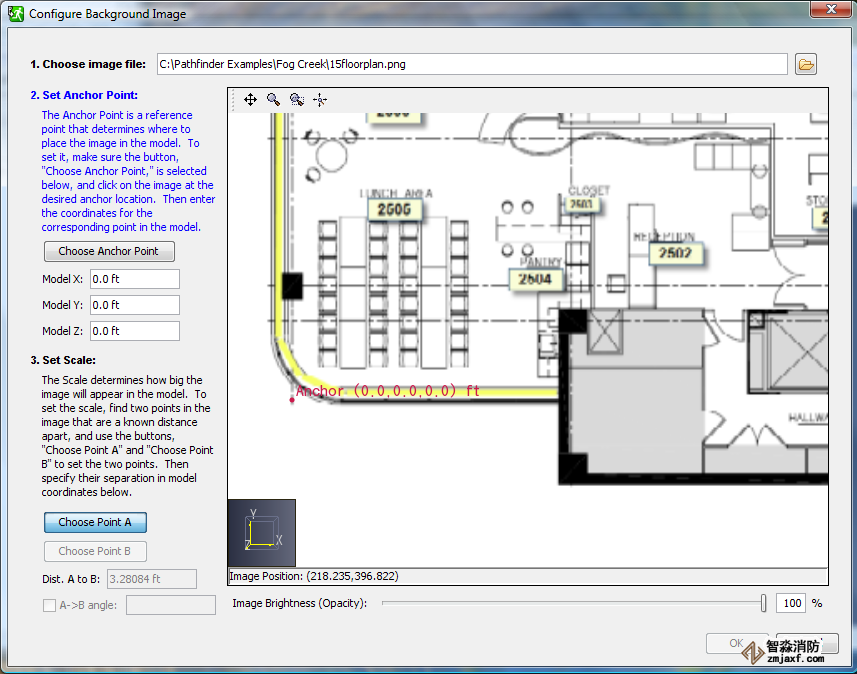

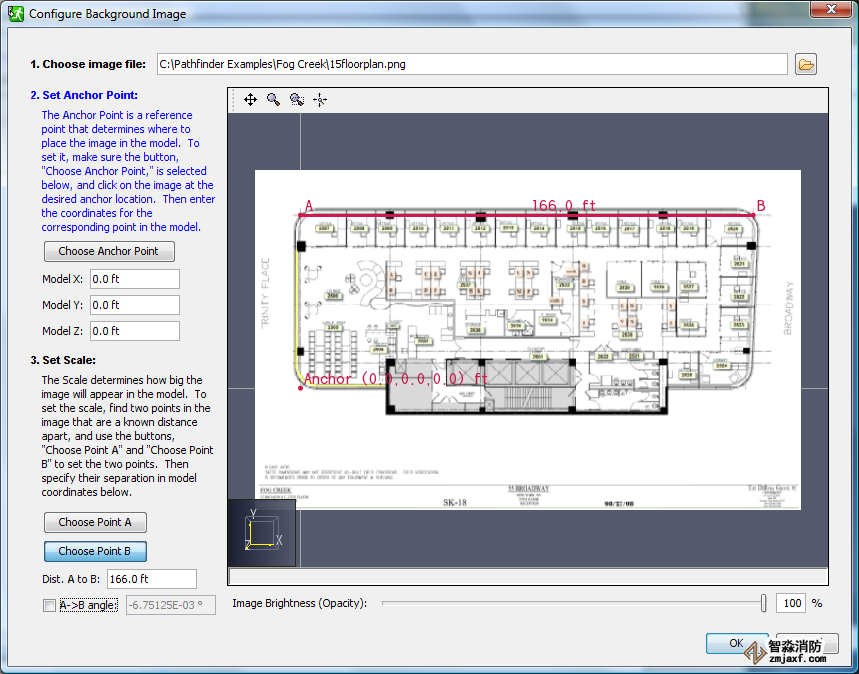

圖2.在背景圖像上定義錨點。注意紅色的錨點

圖3.定義點A和B

3.繪制房間

現在，我們將在背景圖像上方繪制房間草圖。請記住，按住ALT鍵暫時會禁用對齊。同樣，在定義任何房間之后，您可以選擇房間，然后選擇定義形狀的任何點，然后拖動該點以調整形狀。

要繪制房間草圖：

1. 在視圖工具欄中，單擊頂視圖 。
2. 放大背景圖片的左上方，然后在左側工具欄中，點擊添加多邊形房間 。單擊以定義房間的外圍。使用鼠標右鍵單擊以繪制關閉多邊形的末行，如圖4所示。定義房間邊界時，您想要達到的精度取決于您的目標。通常，疏散分析的結果對房間尺寸的有效度相對不敏感。
3. 選擇創建的房間后，75%在“ 不透明度”框中鍵入。這將使房間達到75％的實心度（25％的透明度），因此仍可以看到下面的背景圖像。
4. 對相鄰的辦公室重復上述操作，如圖5所示。

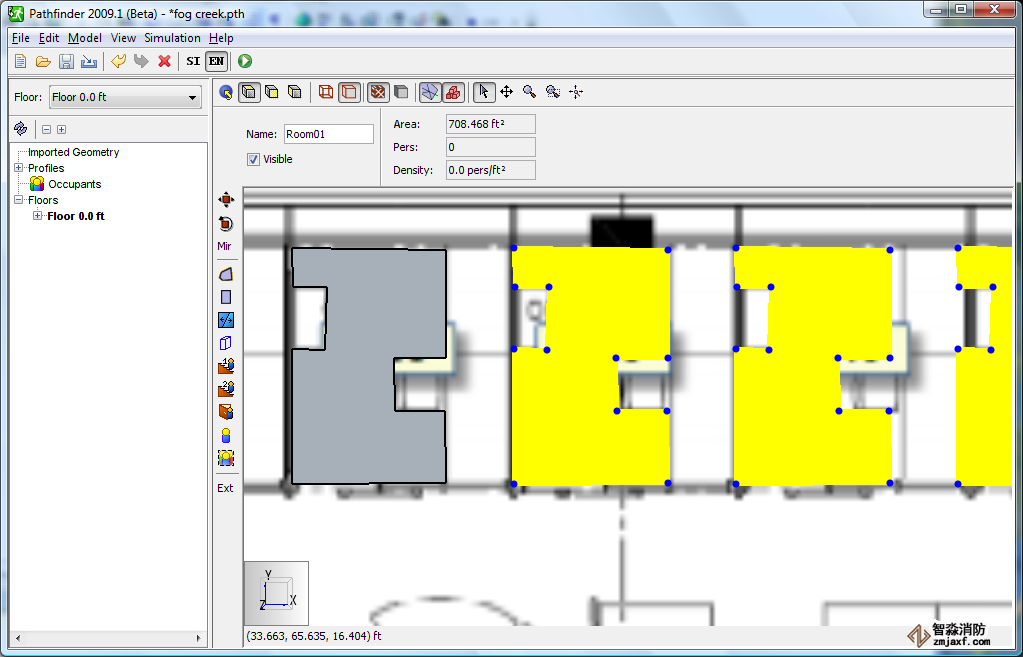

5. 現在，我們將復制2號辦公室。選擇2號辦公室，然后在工具工具欄中單擊復制/移動對象 。選擇復印模式。在份數框中，鍵入10。要定義每個副本的移動距離，請單擊描述辦公室的多邊形的右下角，然后單擊相鄰辦公室中的對應點，如圖6所示。第二次單擊將創建副本，如圖7所示。
6. 您可能需要放大并調整辦公室的確切位置。選擇普通模式可移動辦公室而不進行復印。完成后，您的模型應類似于圖8。

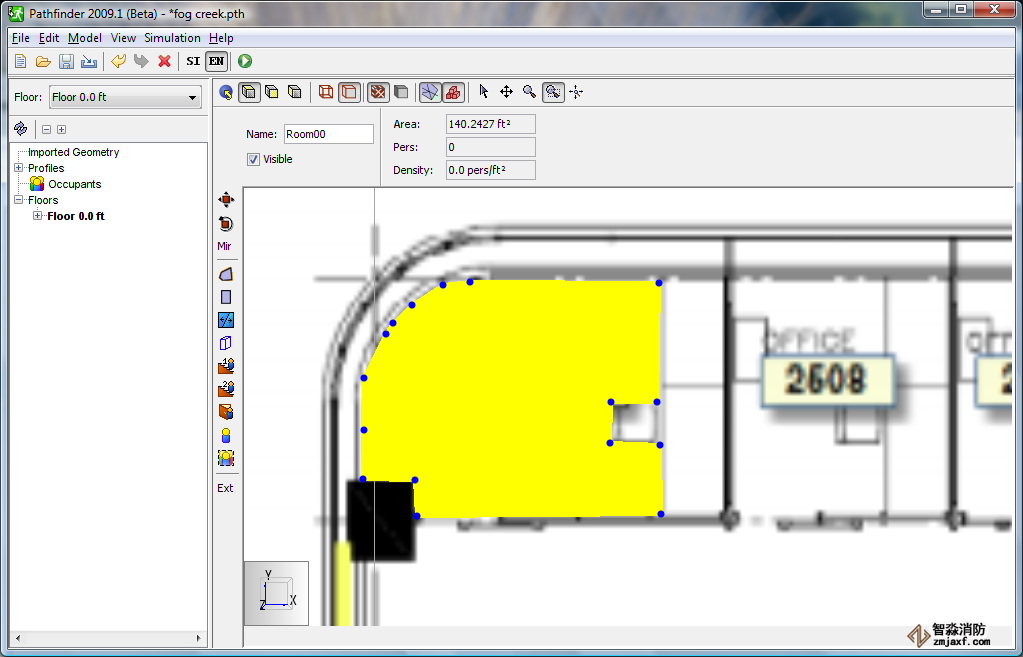

圖4.  1號辦公室的草圖

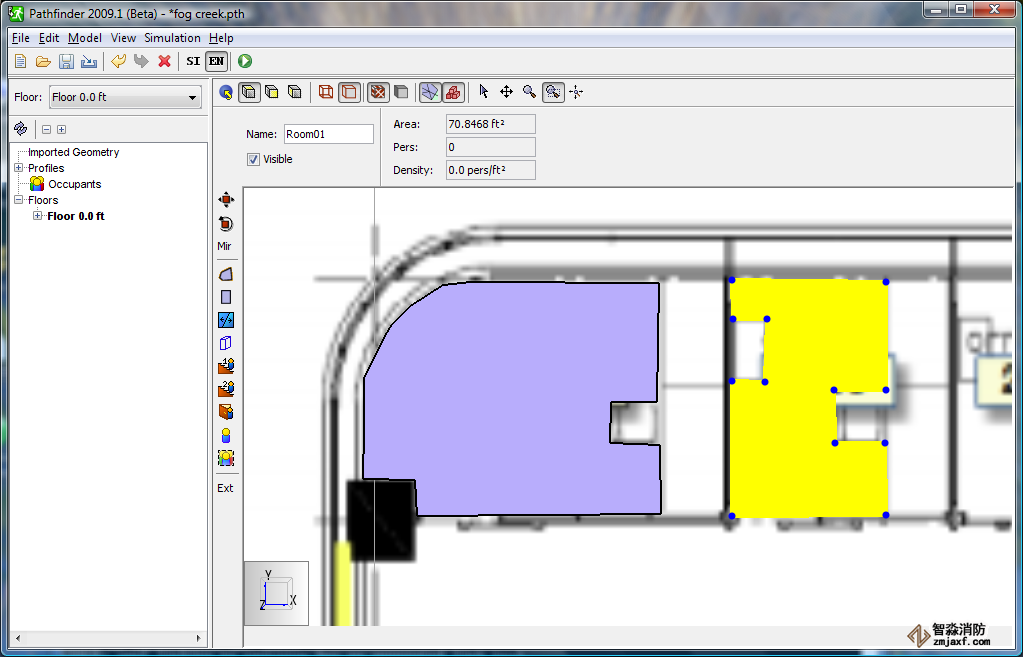

圖5.  2號辦公室的草圖

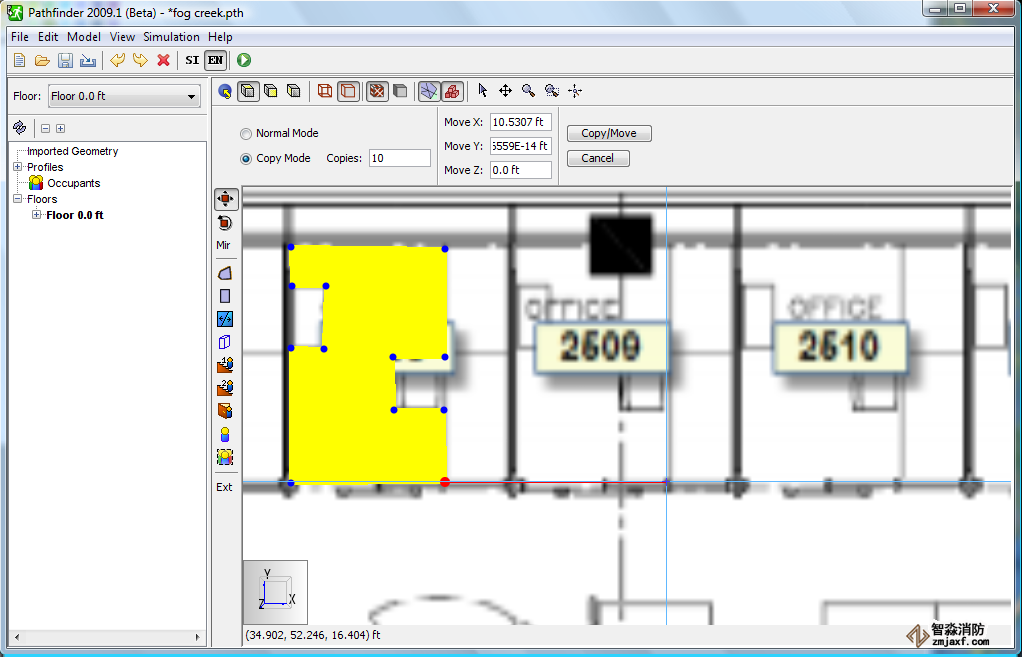

圖6.準備復制2號辦公室

圖7.復制2號辦公室后

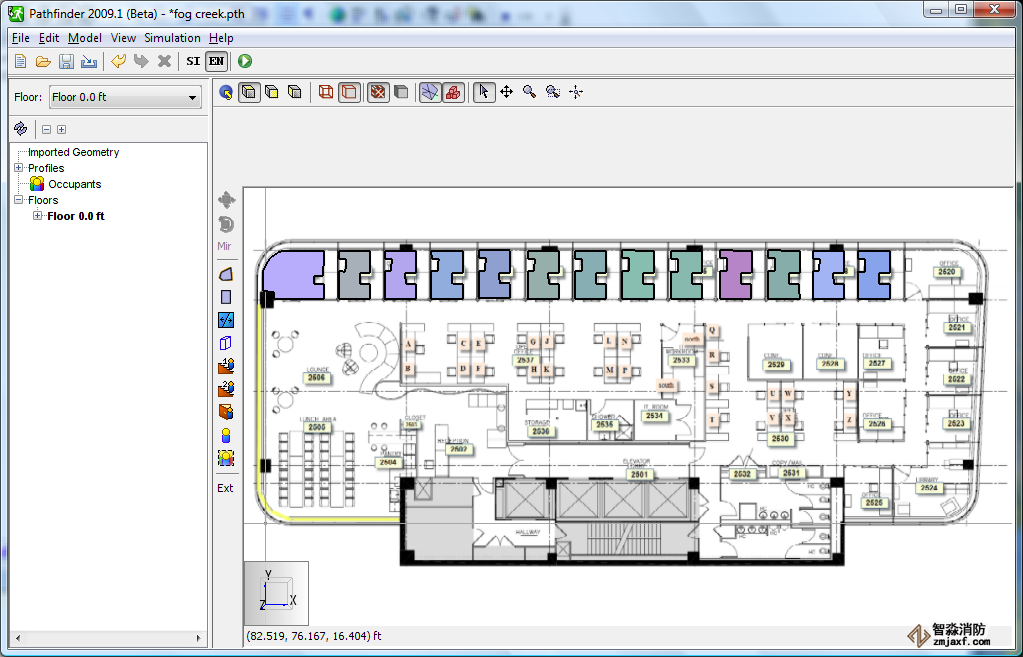

圖8.復制的辦公室

1. 繼續繪制房間草圖。 圖9顯示了圍繞家具制作的草圖。在現有房間旁邊繪制第二個草圖時，光標將捕捉到現有房間坐標。按住CTRL鍵并選擇兩個房間，然后右鍵單擊并選擇“ 合并”。繼續此過程以完成草圖。
2. 通過在現有房間上繪制一個新的多邊形房間并刪除該多邊形，可以在現有房間中切孔。

繼續草繪過程，直到為辦公室準備好全數房間為止。請注意，我們可以使墻壁隔開一定的厚度，以分隔房間。一段時間后，您的模型應類似于圖10。

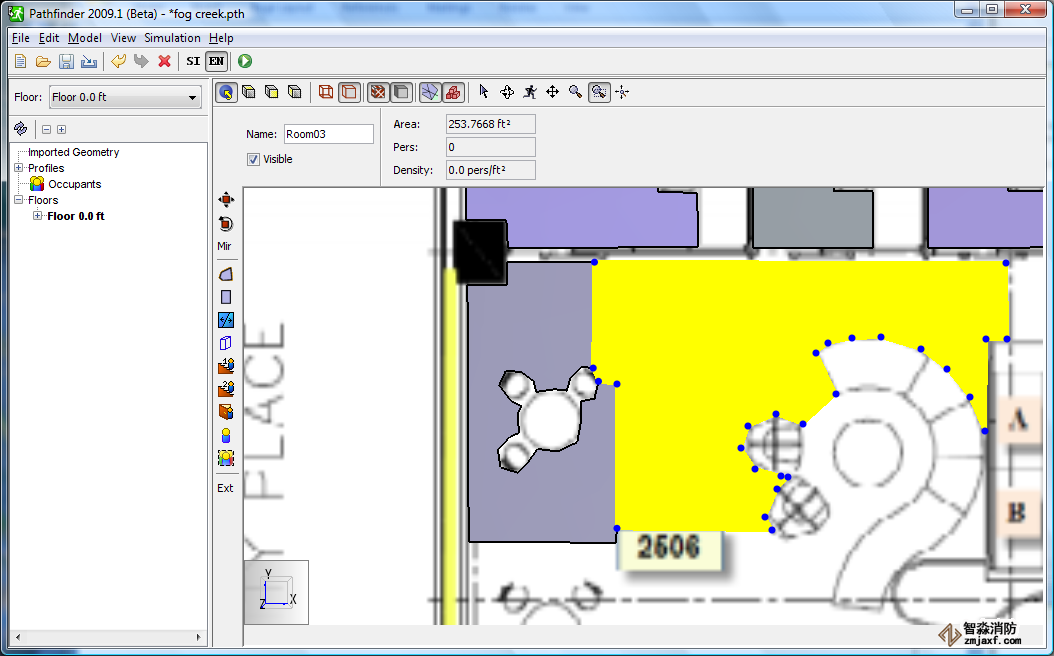

圖9.在家具周圍繪制草圖，然后合并單獨的草圖以形成一個房間

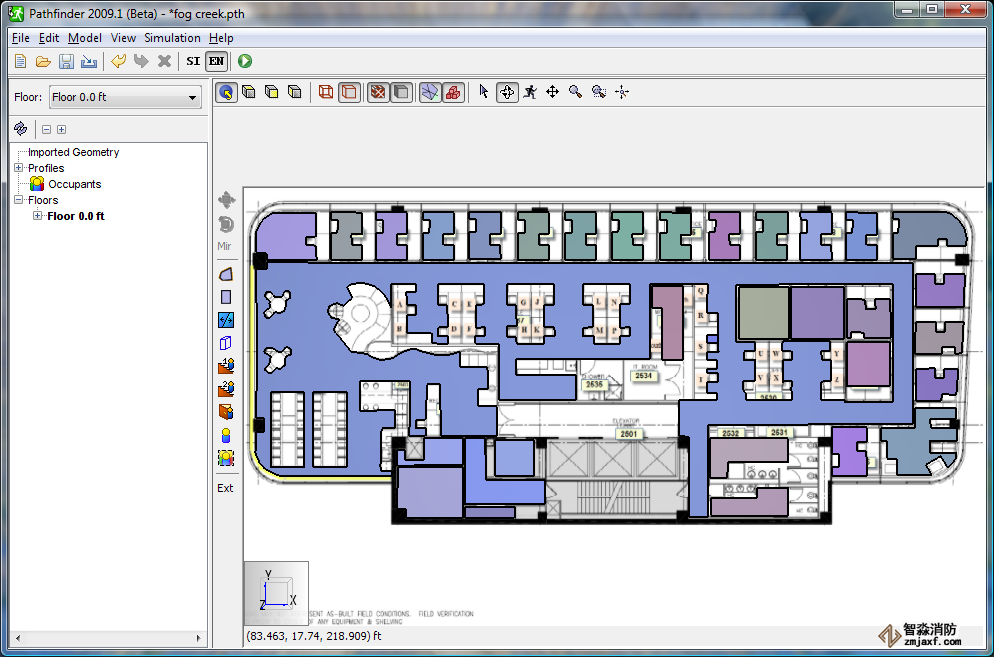

圖10.定義了全數房間之后

請注意，有些辦公室被門隔開，因此這些房間尚未連接到主要的步行空間。

4.添加門

添加了門以將全數辦公室連接到開放的步行空間。

1. 在視圖工具欄中，單擊頂視圖 。
2. 雙擊添加新門 。默認情況下，門寬32英寸。在Max深度是Max厚度工具將用于搜索相鄰的空間。根據模型繪制的有效性，您可能需要增加值。
3. 放大到模型的左上角，然后將鼠標移到門的位置，該工具將捕捉到相鄰的空間，如圖11所示。
4. 繼續添加門，直到您的模型類似于圖12。

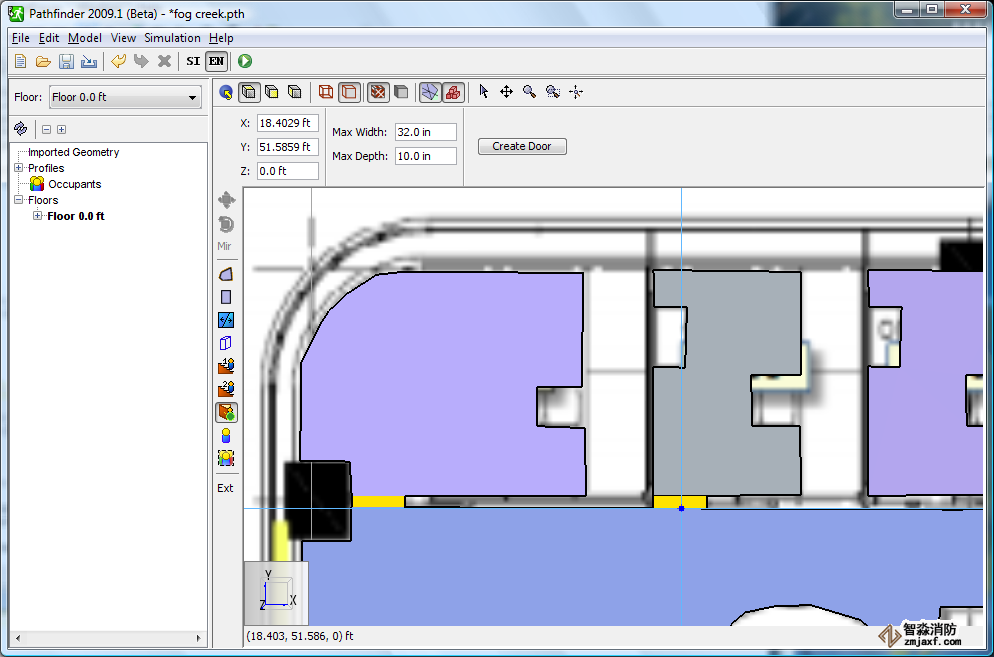

11.為模型添加一扇門

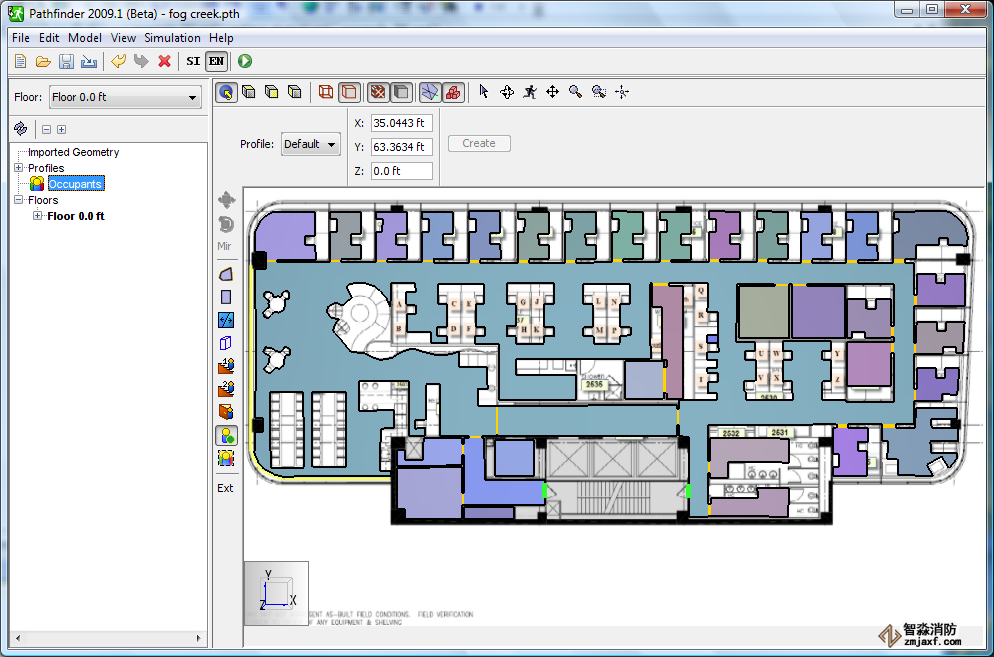

圖12.添加全數門之后

5.添加人員

我們將增加80名乘員，其中50人將放置在辦公室和開放空間中，而20人和10人將放置在兩個會議室中。

1. 雙擊添加乘員 。單擊以將50個乘員安置在辦公室或開放空間中，如圖13所示。
2. 要將與會者添加到會議室，請在左側會議室上單擊鼠標右鍵，然后在上下文菜單中單擊添加與會者。
3. 對于放置，選擇隨機。在“ 按數字”框中，鍵入20。單擊OK關閉對話框并添加人員，如圖14所示。
4. 重復此操作，將10位乘員添加到相鄰的會議室中。

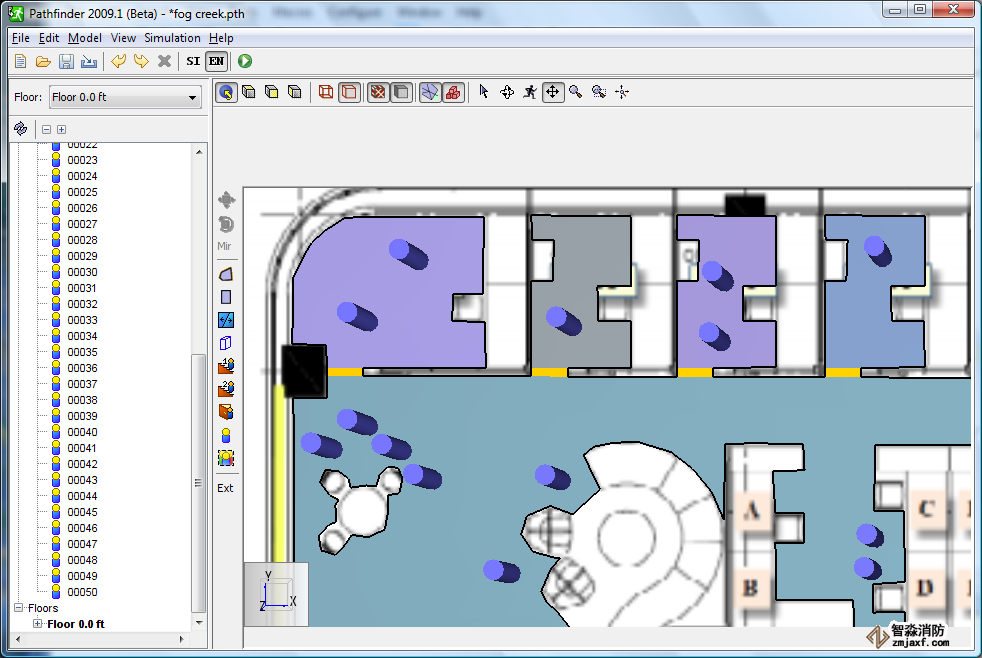

圖13.將個人添加到模型

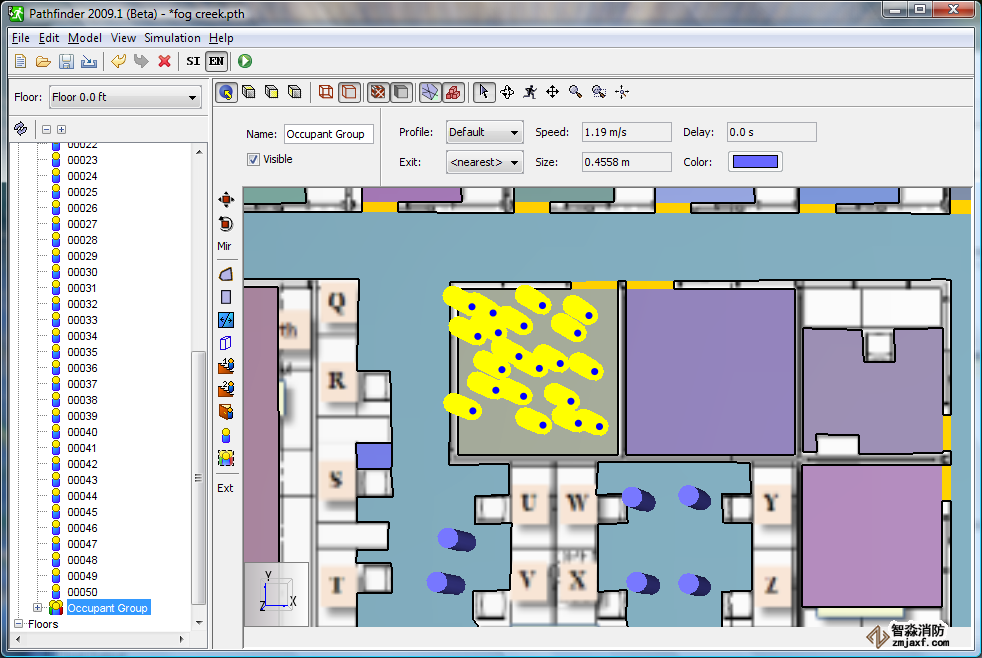

圖14.按房間添加人員

6.運行模擬

要運行模擬：

1. 在文件菜單上，選擇保存。
2. 將模型保存到計算機上的新文件夾并命名文件fog_creek.pth。
3. 在工具欄上，單擊“運行模擬” 。

7.查看結果

模擬完成后，將顯示3D Pathfinder結果窗口。

要查看結果：

1. 單擊播放按鈕。
2. 隨時單擊“ 暫停”或“ 停止”按鈕。您可以拖動時間線來控制動畫。
3. 要將乘員查看為人物，請單擊“ 停止”按鈕，在“ 代理”菜單上，單擊“ 顯示為人物”，然后單擊“ 播放”按鈕。您的仿真應該類似于圖15。
4.

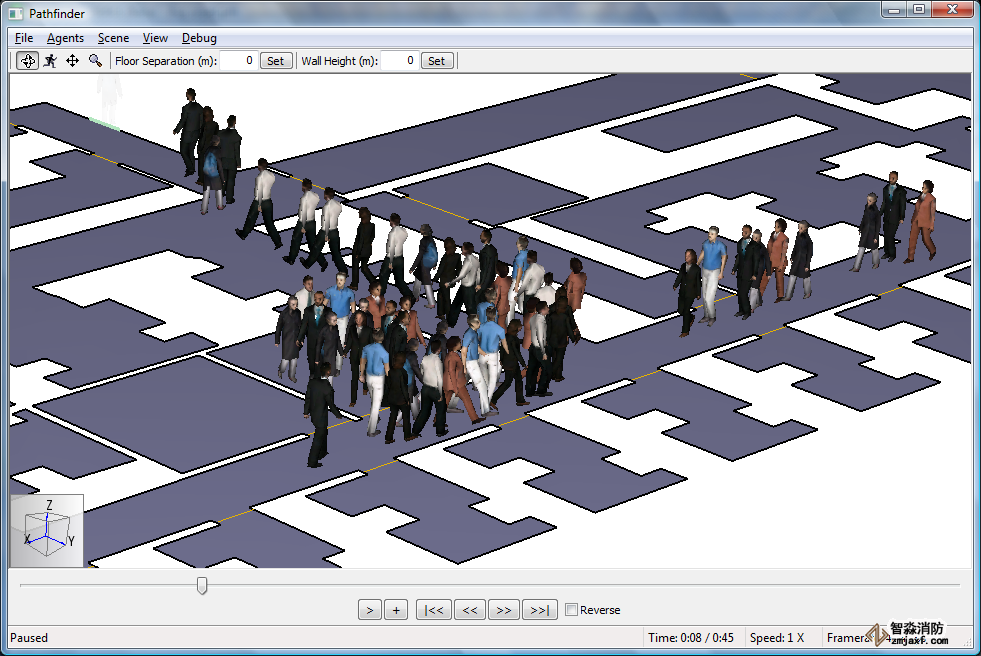

圖15.疏散過程中的結果
